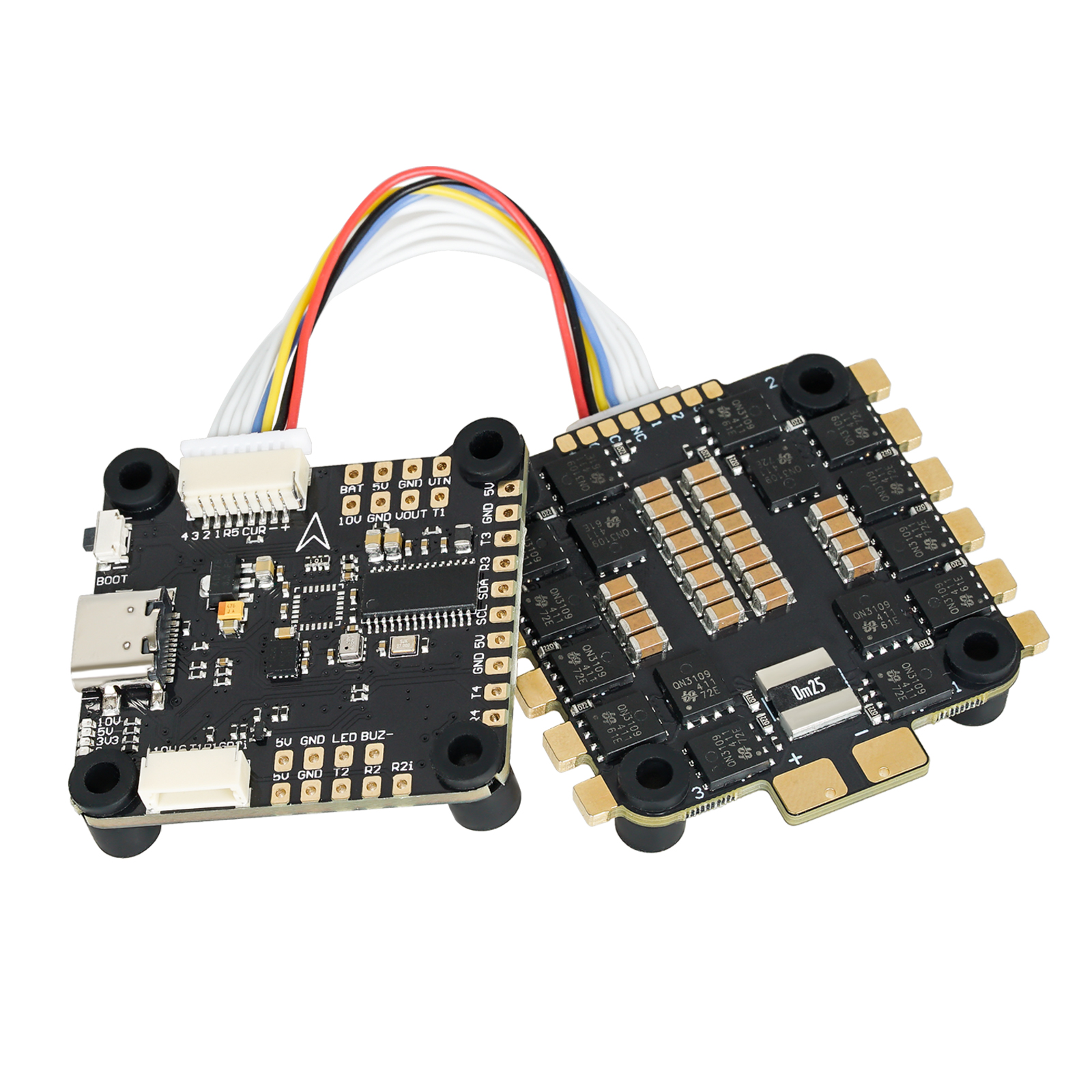

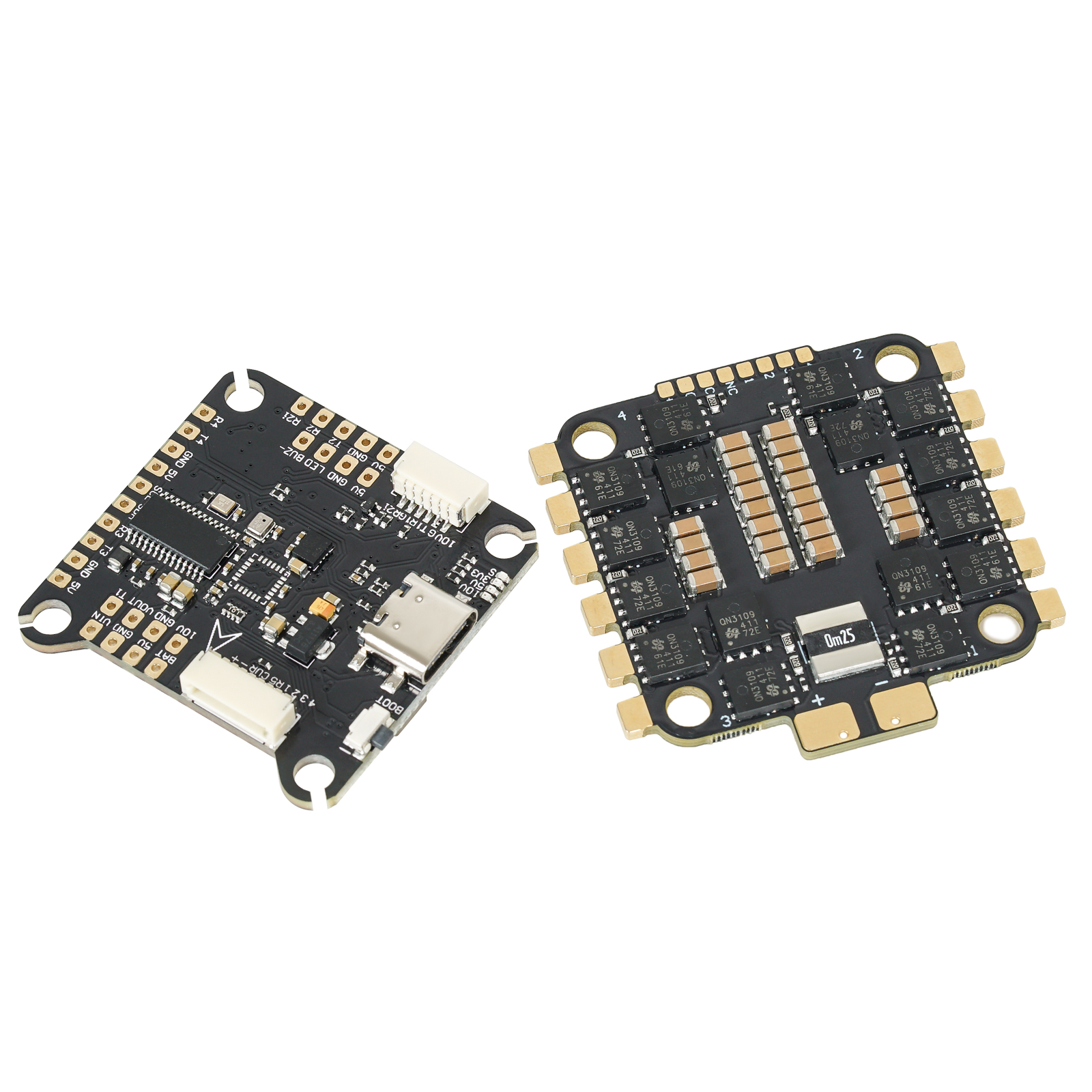

Контролер стека F405

● Пункт: F405 Контролер стека
● MCU: STM32F405
● IMU (Gyro): ICM42688
● Тип порту USB: Type-C
● Вага: 7,5 г
● Розмір кріплення: 30,5*30,5 мм

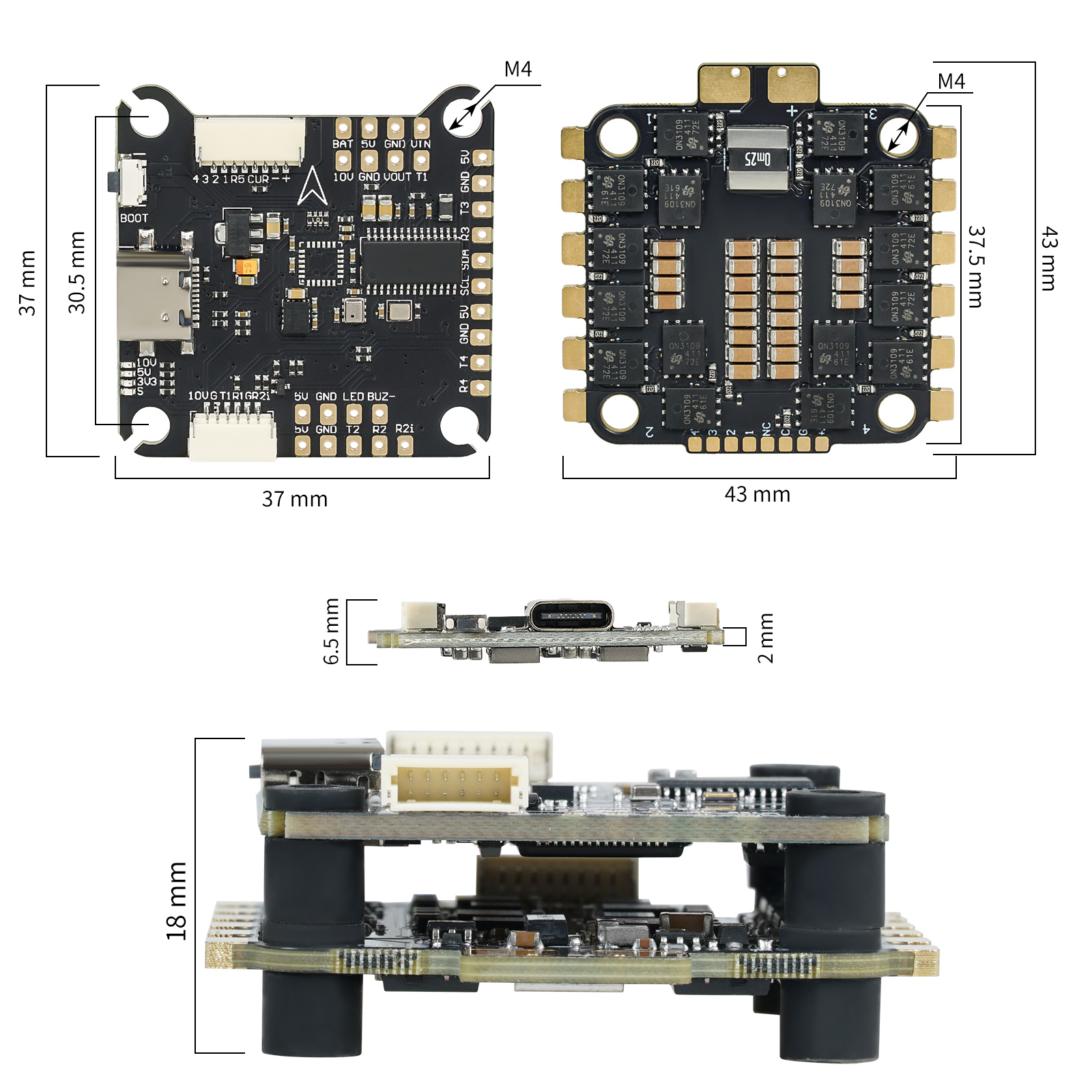

● Розмір: 37 (l) x 37 (w) x 6,6 (h) мм
Flash Hobby BLS 60A 30.5X30.5 4-in-1 ESC
● Прошивка: BLS 16.7
● Вага: 12г
● Розмір: 42.3 (L) * 37 (W) * 6,2 мм (H)
● Розмір кріплення: 30,5 х 30,5 мм (діаметр 4 мм)
● Протокол ESC: DSHOT300/600

Модель:F405 Stack

Надіслати запит

Опис продукту

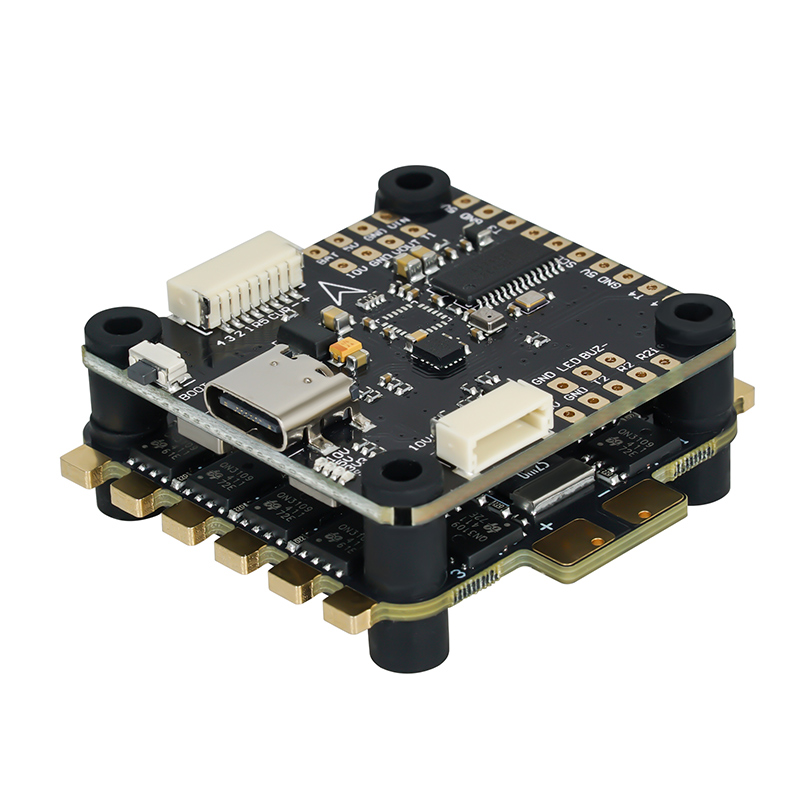

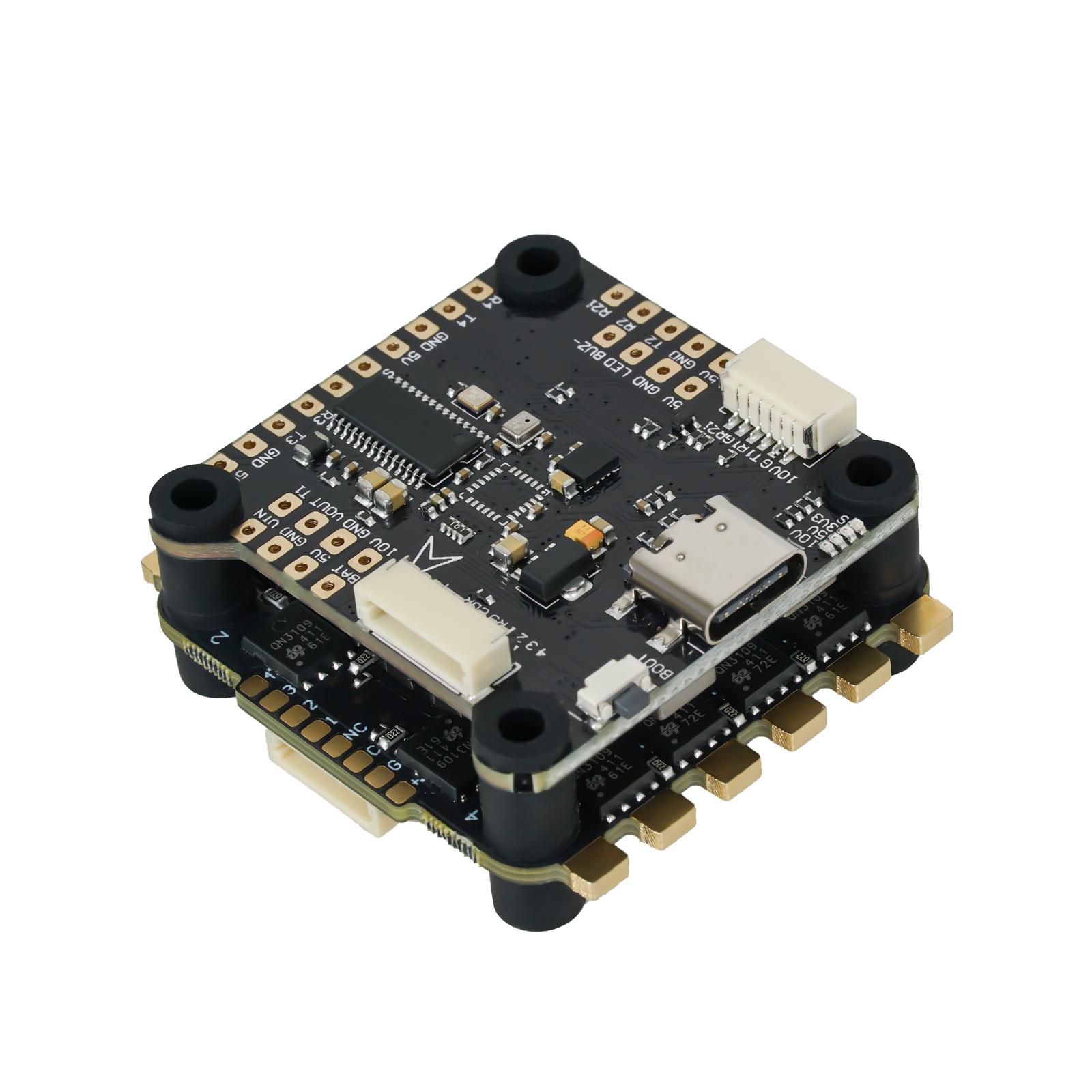

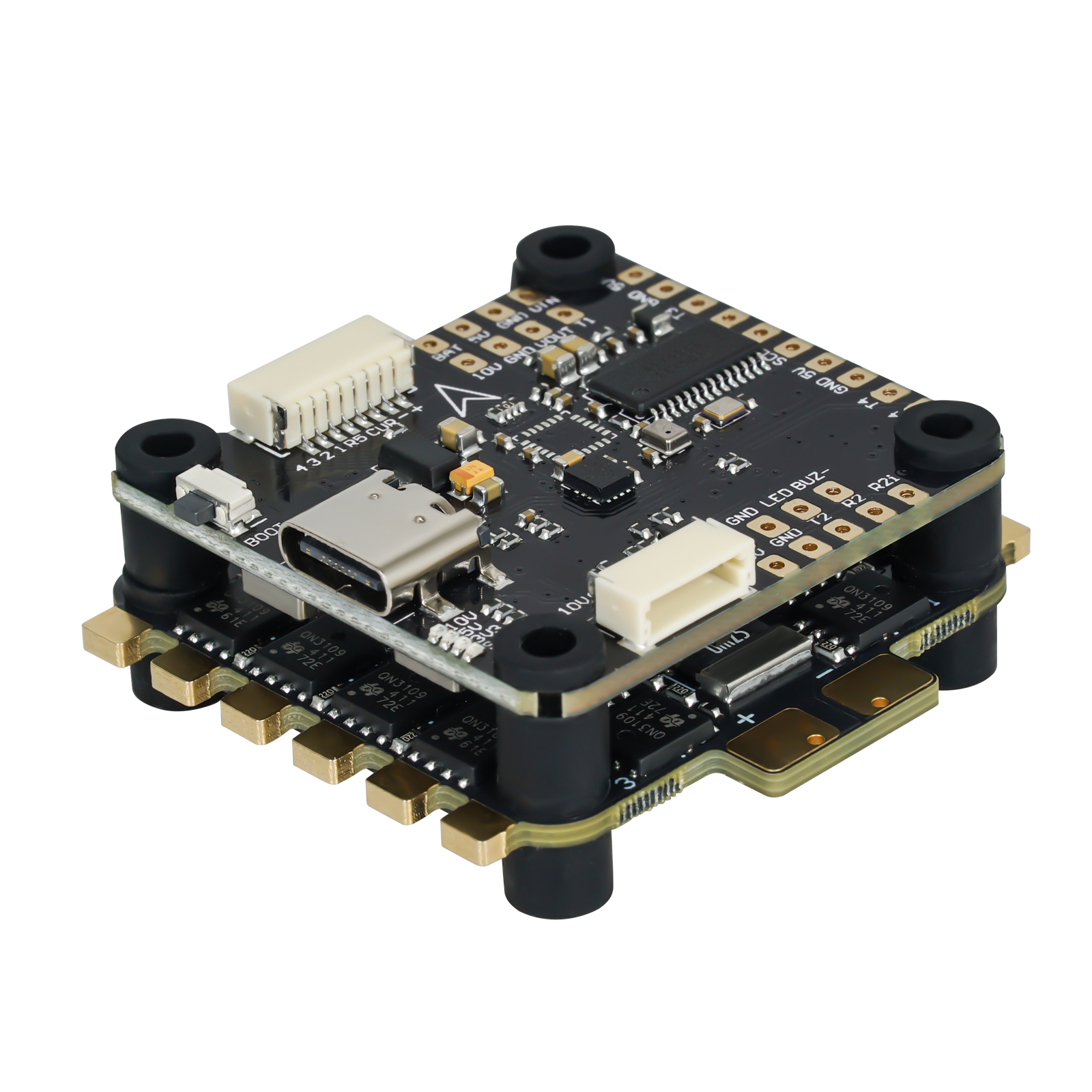

F405 3-6S 30x30 FC & ESC Stack MPU6000 F405 Контролер стека Blhelis 60A 4in1 ESC

Він завантажить прошивку, як зазначено нижче:

https://github.com/betaflight/betaflight-configurator/release/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

Специфікація

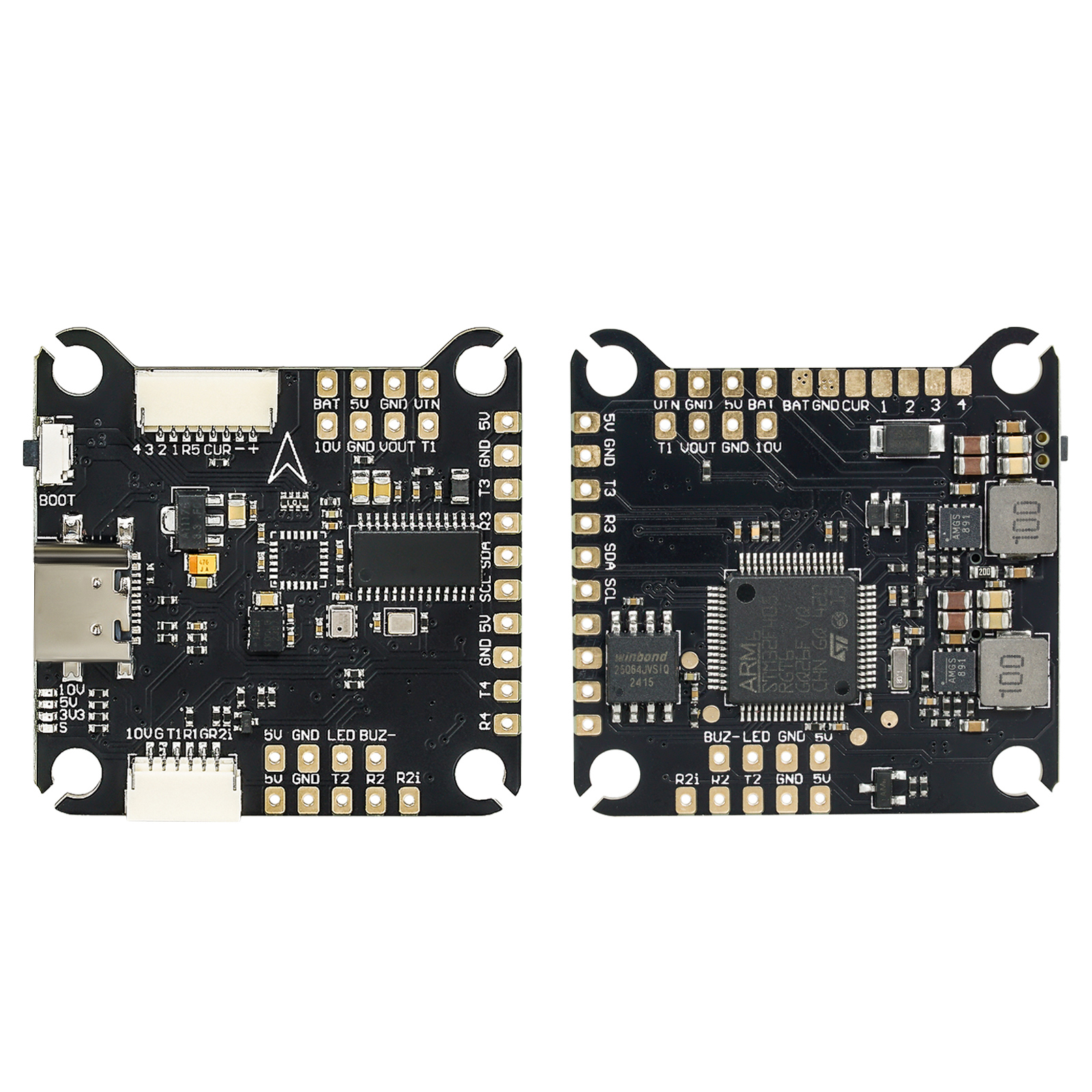

Назва товару	Flash Hobby F405 30.5x30.5 Контролер польоту
MCU	STM32F405
ІМУ (Gyro)	ICM42688
Тип порту USB	Тип-С
Барометр	BMP280
Чіп OSD	Betaflight OSD з чіпом AT7456E

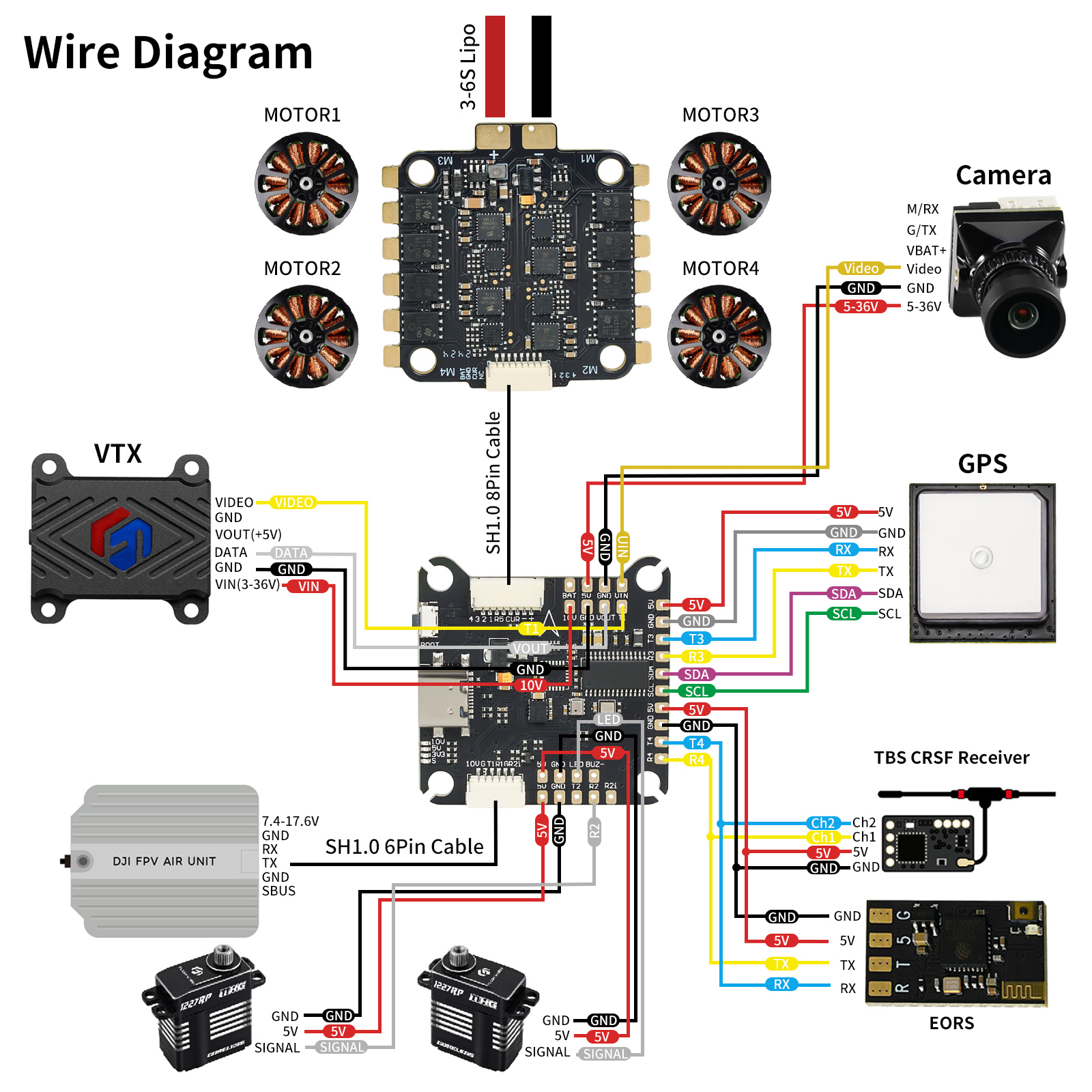

Шлях підключення до повітряного блоку DJI	Два способи підтримки: 6-контактний роз'єм або пряма пайка.
6-контакт DJI Plug	Підтримується. Повністю сумісна з DJI O3/Runcam Link/Caddx Vista/DJI AIR -блок V1, не потрібно змінити дріт.
Чорна коробка	16 м чорна коробка
Вхід струму датчика	Підтримується. Для 60A ESC, Будь ласка, встановіть шкалу = 180 та зміщення = 0.
Вхід живлення	3S - 6S Lipo (через 8 -контактний роз'єм ESC)
5V bec вихід	5 вигора 5 В，Загальне навантаження струму - 3A
9В Вихід	3 групи 9В Вихід，Загальне навантаження струму становить 2,5А
3,3В Вихід	1 Група 3.3В Вихід，струм максимуму - 300mA
Сигнал ESC	M1 - M4
Уарт	6 наборів (UART2 UART5, UART3), UART6 (присвячений для SBUS), UART4 (присвячений для телеметрії ESC), UART1 (присвячений для налаштування даних VTX)
SBS	Налагодження на канал UART6
ESC Telemetry	UART R4 (UART4)
I2c	Підтримується. Панелі SDA & SCL на передній частині. Використовується для магнітометра.
Світлодіод	Підтримується. Подушки світлодіодів, 5В та GND на дні передньої сторони. Використовується для світлодіода WS2812, що контролюється програмним забезпеченням Betaflight.
Зумер	підтримуваний，5В, BZ -прокладки для зумер 5В
Кнопка завантаження	Підтримується.
	[A]. Натисніть і утримуйте кнопку завантаження та живлення ФК в той же час змусять ФК входити в режим DFU, це для миготіння прошивки, коли ФК стане це зануреним.
	[B]. Коли FC працює ввімкнено та в режимі очікування, кнопка завантаження може використовуватися для контролера світлодіодів, підключених до роз'ємів LED1 LED1 на нижній стороні. За замовчуванням коротка натисніть кнопку завантаження для циклу режиму світлодіодного відображення. Довго натисніть кнопку завантаження для перемикання між режимом під керівництвом SpeedyBee та режимом під керівництвом BF. В рамках режиму під керівництвом BF всі смужки LED1, керованих LED1, будуть контролюватися програмним забезпеченням BetaFlight.
Підтримувана прошивка контролера польоту	Betaflight (за замовчуванням),
Назва цільової прошивки	STM32F405
Кріплення	30,5 х 30,5 мм (діаметр 4 мм)
Вимір	37 (l) x 37 (w) x 6.6 (h) мм

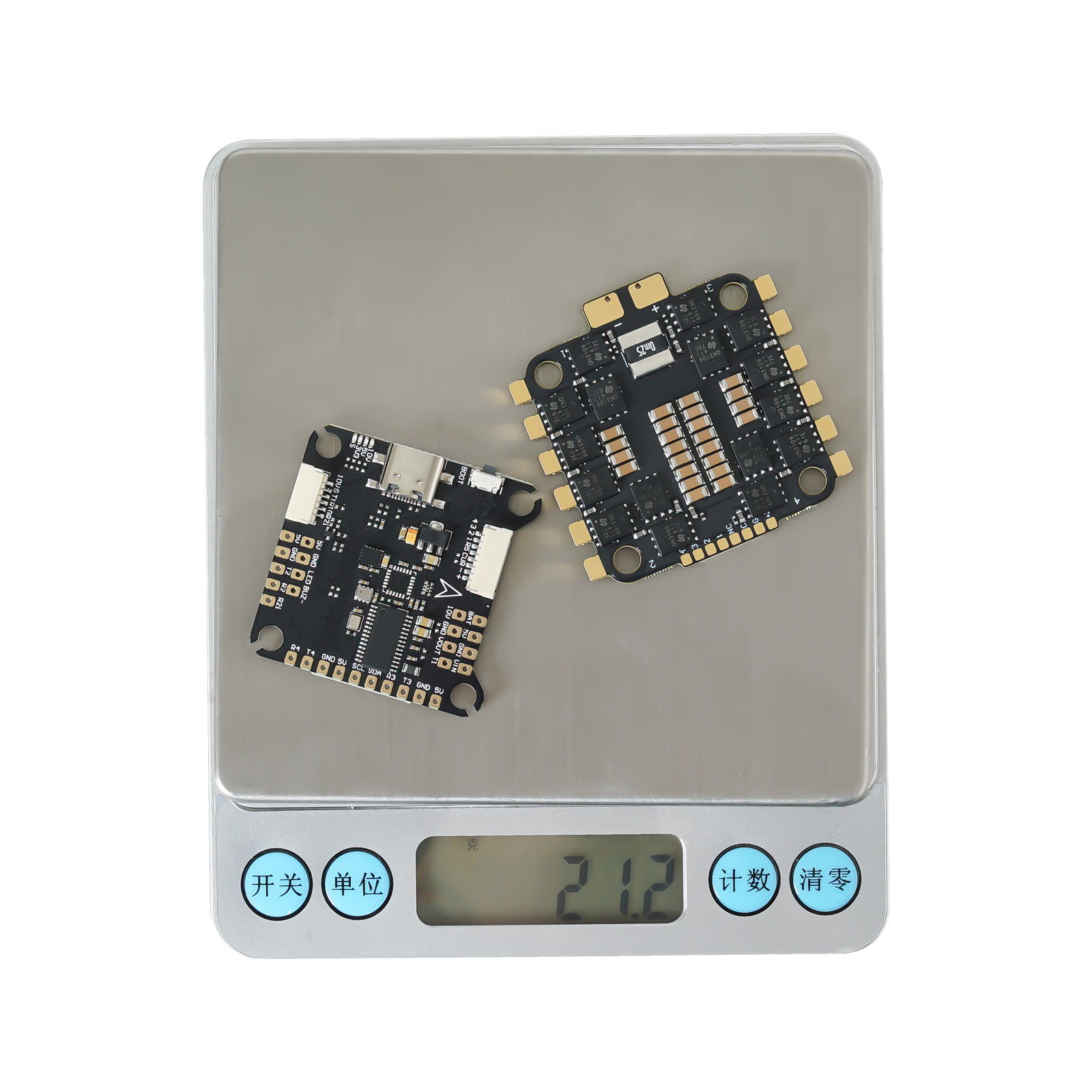

Вага	7,5 г

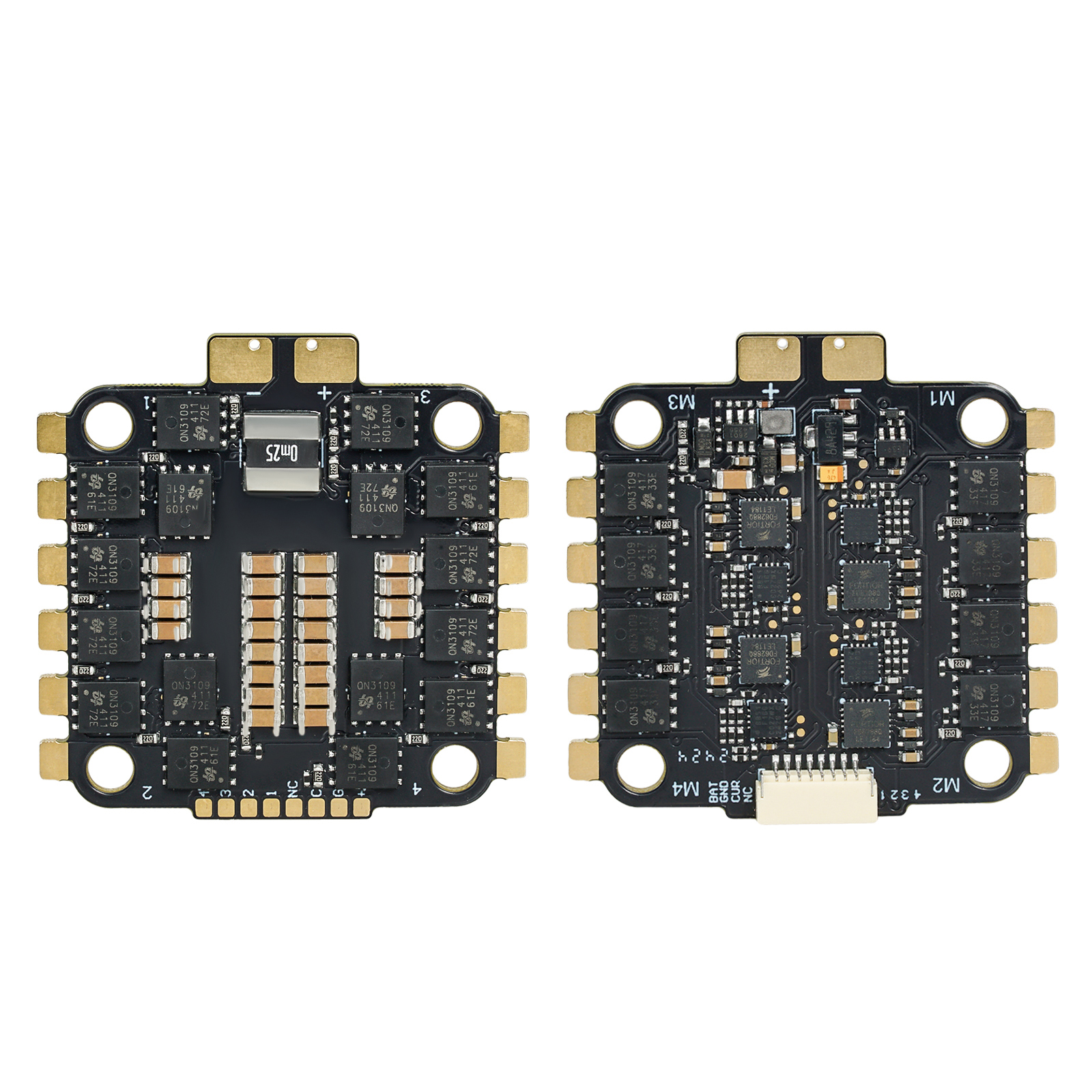

Назва товару	Flash Hobby BLS 60A 30.5X30.5 4-in-1 ESC
Прошивка	BLS 16.7
Посилання для завантаження конфігуратора ПК	https://esc-configurator.com/
Безперервний струм	50a * 4
Порушення струму	60a (5 секунд)
Захисний діод	Так

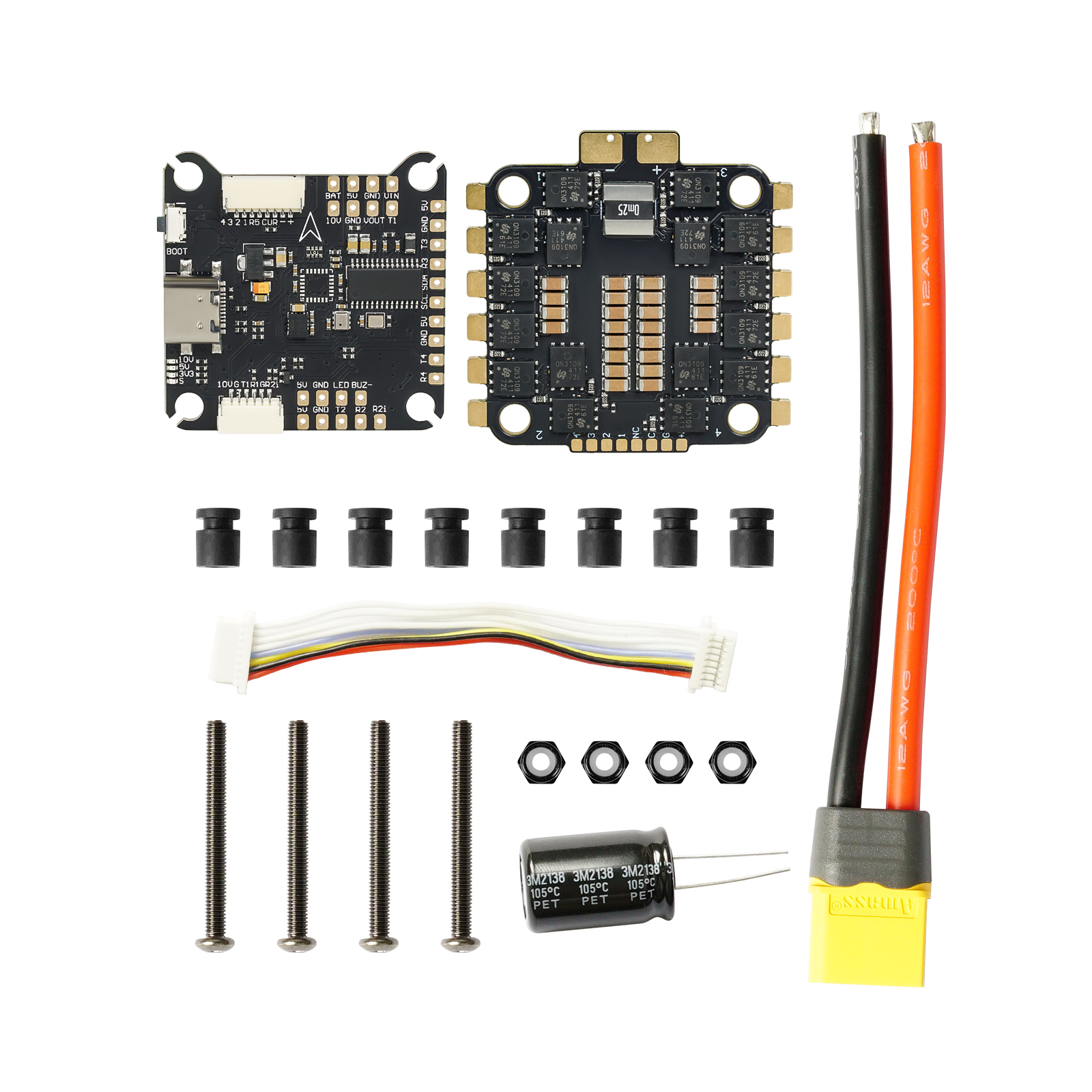

Зовнішній конденсатор	35V560UF низький конденсатор ESR (у пакеті)
Протокол ESC	DSHOT300/600
Вхід живлення	3-6s вхід
Вихідна потужність	Чан
Струм датчика	Підтримка (масштаб = 180 зміщення = 0)
ESC Telemetry	Не підтримується
Кріплення	30,5 х 30,5 мм (діаметр 4 мм)
Вимір	42.3 (L) * 37 (W) * 6,2 мм (H)
Вага	12 г

Як нагадування, якщо у вас немає барометра після модернізації та зниження програми, введіть користувальницьке поле Визначення у вікні оновлення:
Визначити use_baro_dps310 Визначити use_baro_spi_dps310
