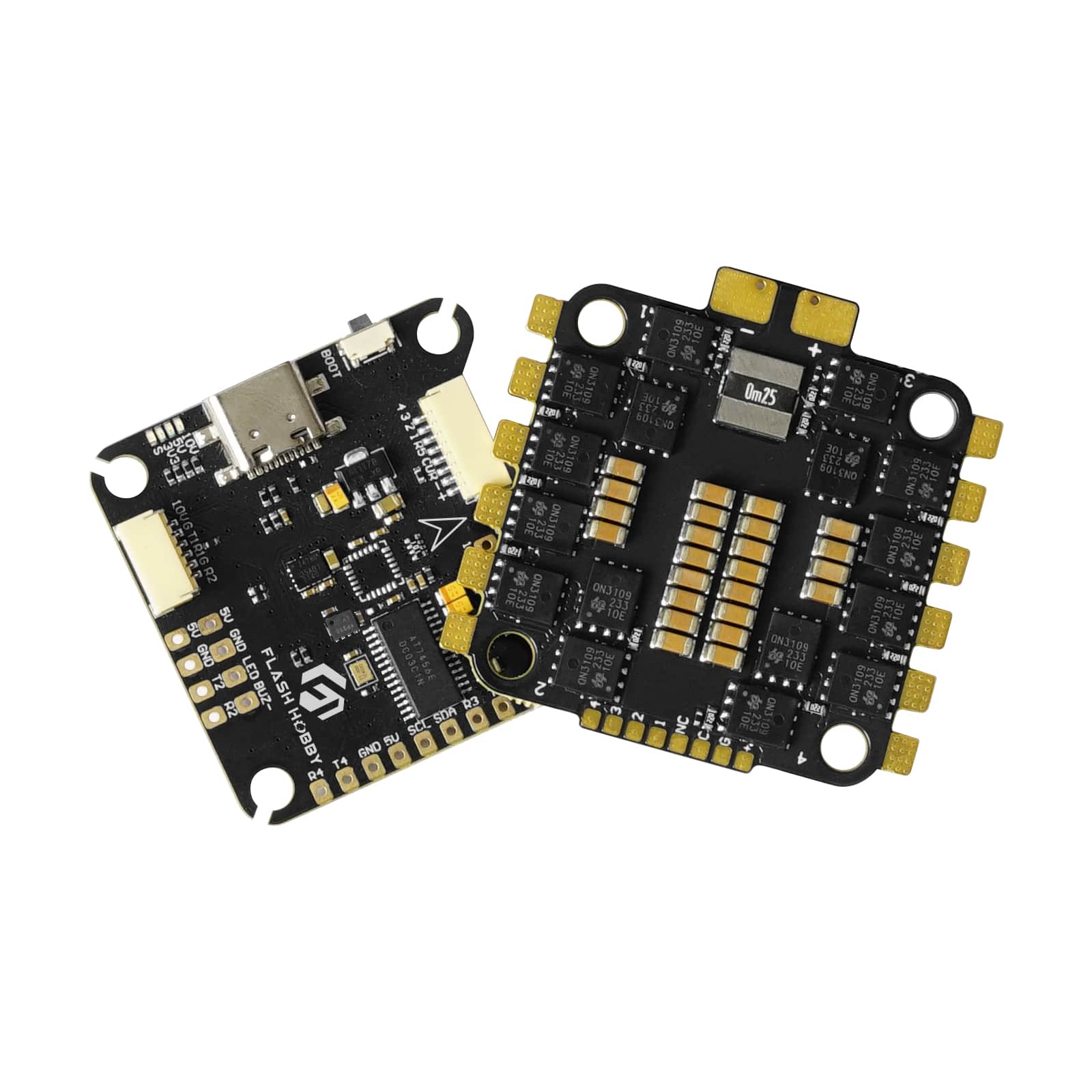

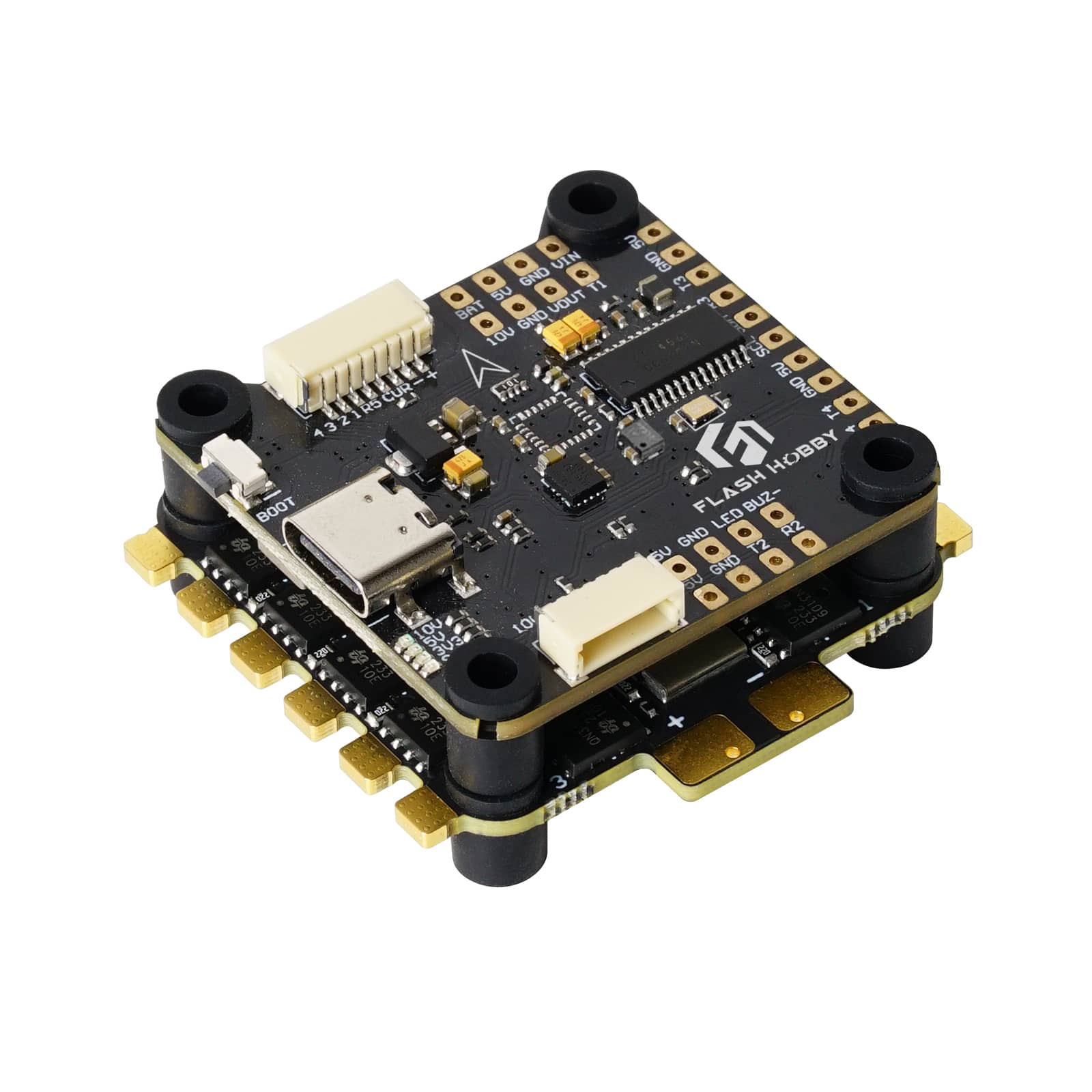

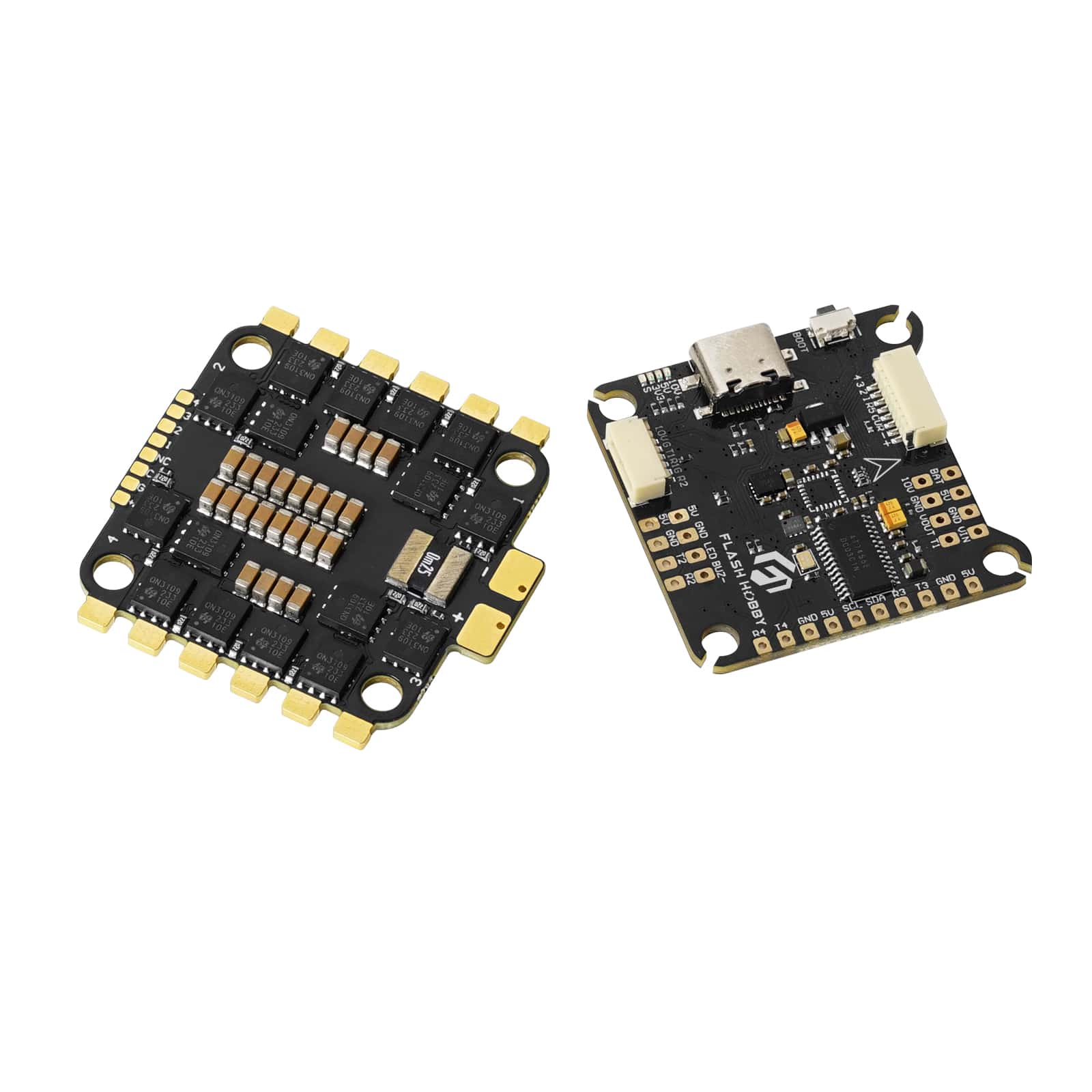

F405 СТЕКОВИЙ КОНТРОЛЕР ПОЛЬОТУ

● Пункт: стековий польотний контролер F405
●MCU: STM32F405
●IMU (гіроскоп): ICM42688
●Тип порту USB: Type-C
●Вага: 7,5г
●Монтажний розмір: 30,5*30,5 мм
● Розмір: 37 (Д) x 37 (Ш) x 6,6 (В) мм
FLASH HOBBY BLS 50A 30.5x30.5 4-в-1 ESC
●Програмне забезпечення: BLS 16.7
●Вага: 12г
●Розмір: 42,3 (Д) * 37 (Ш) * 6,2 мм (В)
● Монтажний розмір: 30,5 x 30,5 мм (діаметр отвору 4 мм)
●Протокол ESC: DSHOT300/600

Модель:F405 Stack

Надіслати запит

Опис продукту

F405 3-6S 30X30 FC&ESC FPV Stack MPU6000 F405 стековий контролер польоту BLHELIS 50A 4in1 ESC для моделі FPV Freestyle Drone

Прошивку буде завантажено за посиланням нижче:

https://github.com/betaflight/betaflight-configurator/releases/download/10.9.0/betaflight-configurator_10.9.0_win64-installer.exe

Технічні характеристики
Назва продукту	Контролер FLASH HOBBY F405 30.5x30.5
MCU	STM32F405
IMU (гіроскоп)	ICM42688
Тип порту USB	Тип-C
Барометр	БМП280
Чіп OSD	OSD BetaFlight з чіпом AT7456E
Спосіб підключення повітряного блоку DJI	Підтримуються два способи: 6-контактний роз'єм або пряма пайка.
6-контактний штекер DJI	Підтримується. Повністю сумісний з DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, дріт не потрібно міняти.
Чорна коробка	Чорна скринька 16M
Вхід датчика струму	Підтримується. Для 50A ESC, встановіть масштаб = 180 і зміщення = 0.
Вхідна потужність	3S - 6S Lipo (через 8-контактний роз'єм ESC)
Вихід 5 В BEC	Вихід 5 grous 5V，загальне струмове навантаження становить 3А
Вихід 9 В	3 групи виходу 9В，загальне струмове навантаження 2,5А
Вихід 3,3 В	1 група вихід 3,3 В，максимальний струм 300 мА
Сигнал ESC	М1 - М4
UART	6 комплектів (UART2, UART5, UART3), UART6 (призначений для SBUS), UART4 (призначений для телеметрії ESC), UART1 (призначений для налаштування даних VTX)
Sbs	Налагодження каналу UART6
Телеметрія ESC	UART R4(UART4)
I2C	Підтримується. Накладки SDA і SCL на лицьовій стороні. Використовується для магнітометра.
Світлодіодна панель	Підтримується. Світлодіод, 5 В і GND колодки в нижній частині передньої сторони. Використовується для світлодіодів WS2812, керованих мікропрограмою Betaflight.
звуковий сигнал	підтримується，5 В, колодки BZ для зумера 5 В
Кнопка BOOT	Підтримується.
	[A]. Одночасно натисніть і утримуйте кнопку BOOT і ввімкніть FC, щоб FC увійшов у режим DFU. Це для спалаху мікропрограми, коли FC закривається.
	[B]. Коли FC увімкнено та перебуває в режимі очікування, кнопка BOOT може використовуватися для керування світлодіодними стрічками, підключеними до роз’ємів LED1-LED4 на нижній стороні. За замовчуванням коротко натисніть кнопку BOOT, щоб переключити режим світлодіодного відображення. Утримуйте кнопку BOOT, щоб переключатися між режимами SpeedyBee-LED і BF-LED. У режимі BF-LED усіма стрічками LED1-LED4 керуватиме мікропрограма Betaflight.
Підтримуване мікропрограмне забезпечення контролера польоту	BetaFlight (за замовчуванням),
Цільова назва мікропрограми	STM32F405
Монтаж	30,5 х 30,5 мм (діаметр отвору 4 мм)
Розмір	37 (Д) x 37 (Ш) x 6,6 (В) мм
вага	7,5 г
Назва продукту	FLASH HOBBY BLS 50A 30.5x30.5 4-в-1 ESC
Прошивка	BLS 16.7
Посилання для завантаження конфігуратора ПК	https://esc-configurator.com/
Безперервний струм	50А * 4
Вибуховий струм	60A (5 секунд)
TVS Захисний діод	Так
Зовнішній конденсатор	Конденсатор з низьким ESR 35V560uF (в упаковці)
Протокол ESC	DSHOT300/600
Вхідна потужність	3-6S LiPo
Вихідна потужність	VBAT
Датчик струму	Підтримка (Масштаб=180 Зсув=0)
Телеметрія ESC	Не підтримується
Монтаж	30,5 х 30,5 мм (діаметр отвору 4 мм)
Розмір	42,3 (Д) * 37 (Ш) * 6,2 мм (В)
вага	12г

Нагадуємо, що якщо у вас немає барометра після оновлення або повернення програми до попередньої версії, у вікні оновлення введіть поле Custom defines:
визначити USE_BARO_DPS310 визначити USE_BARO_SPI_DPS310
