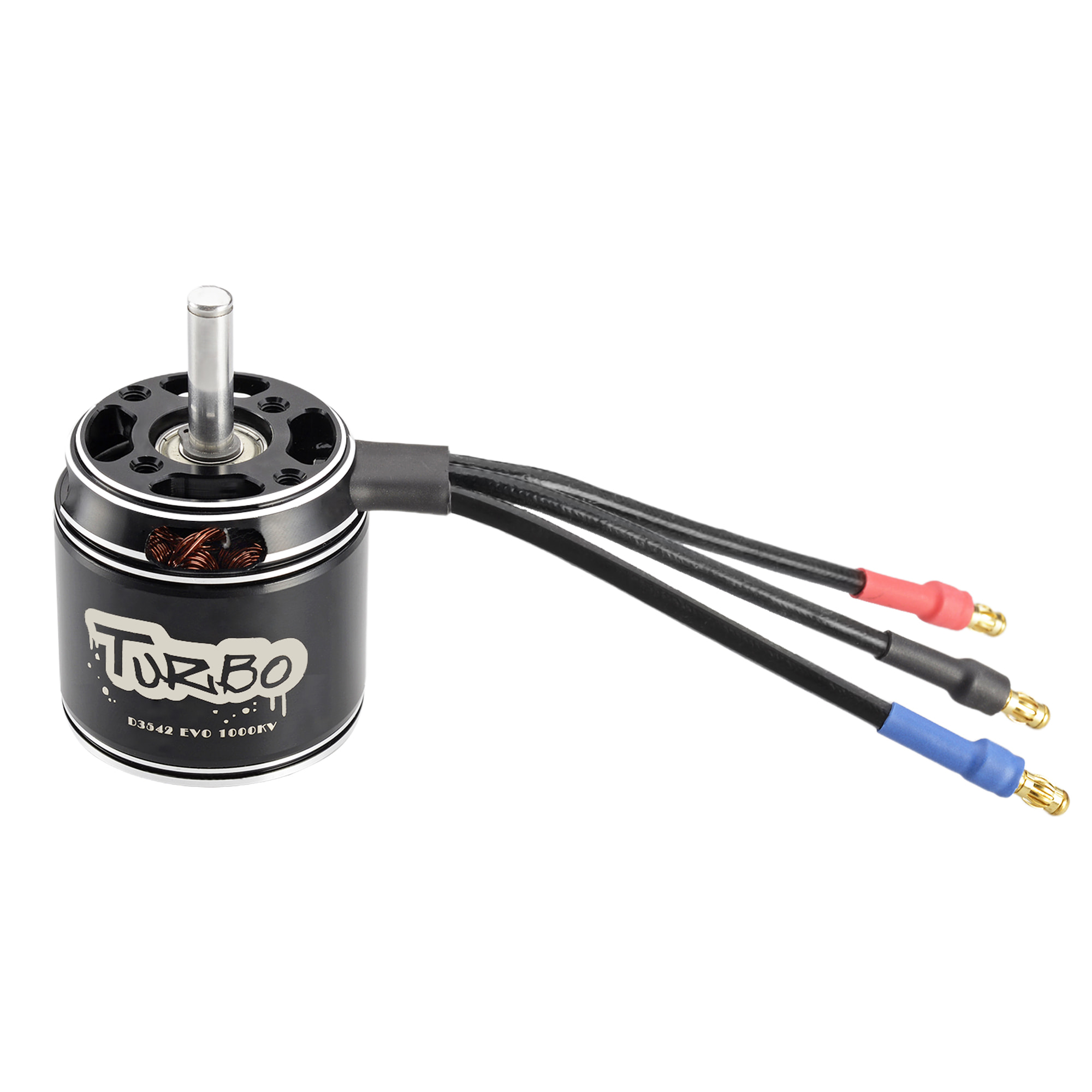

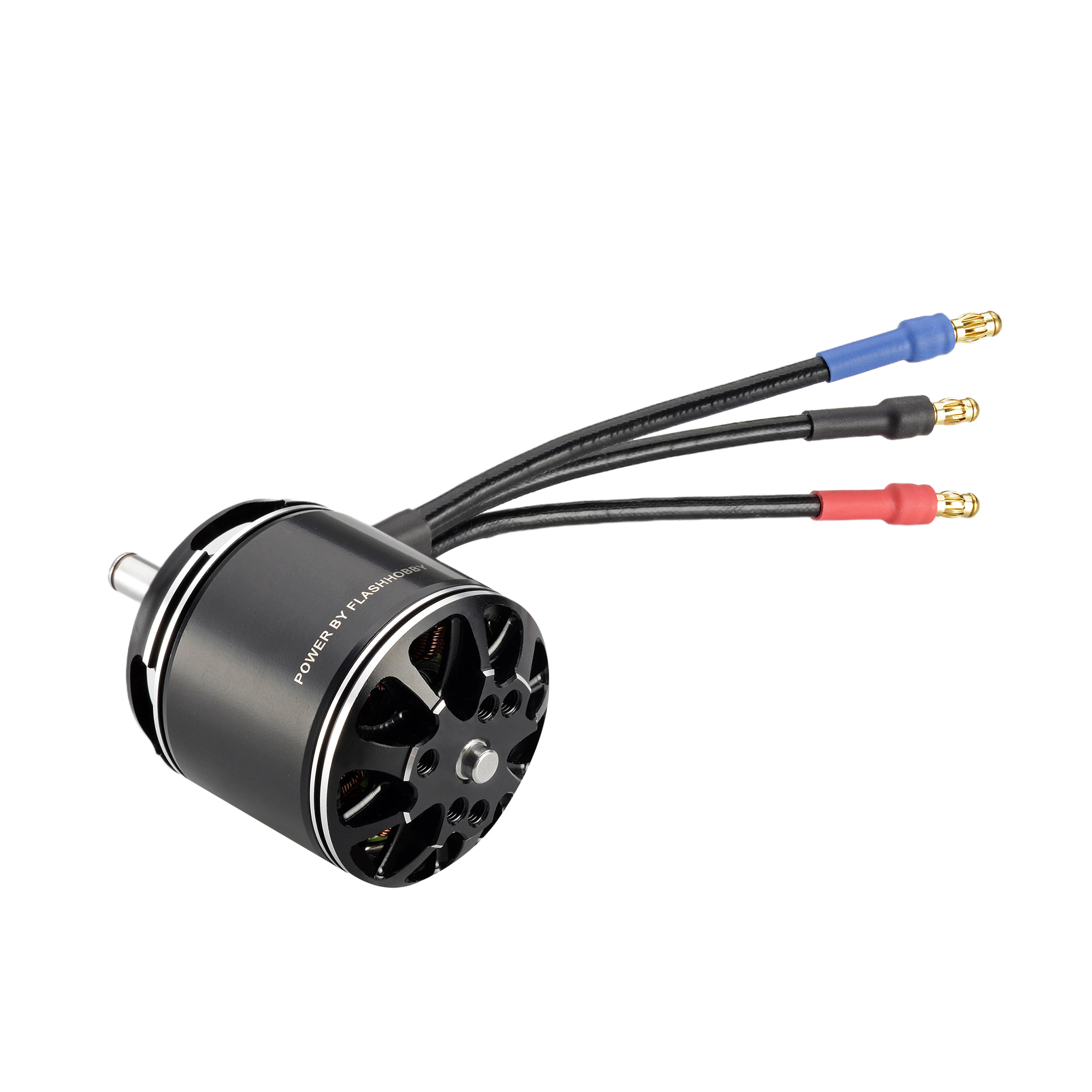

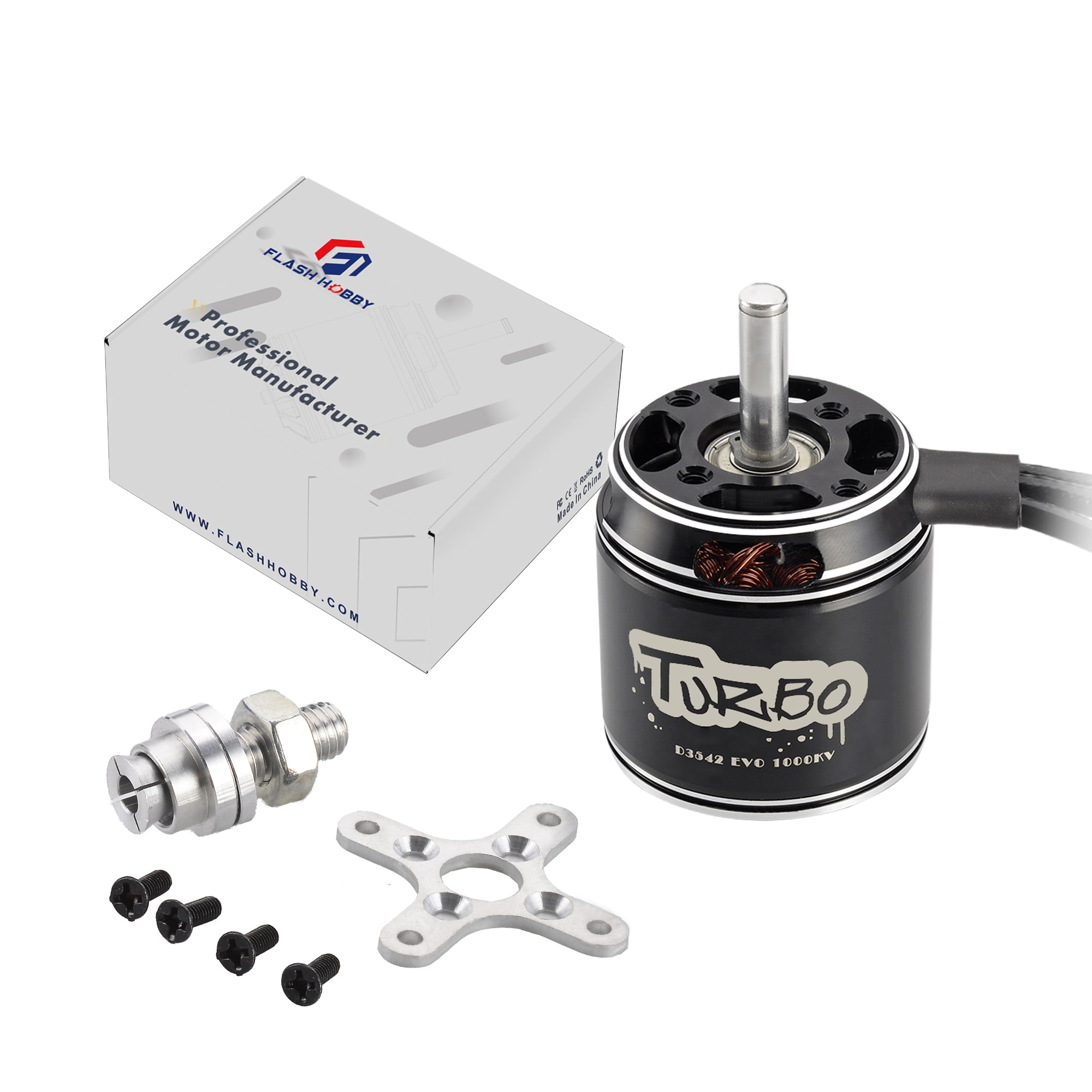

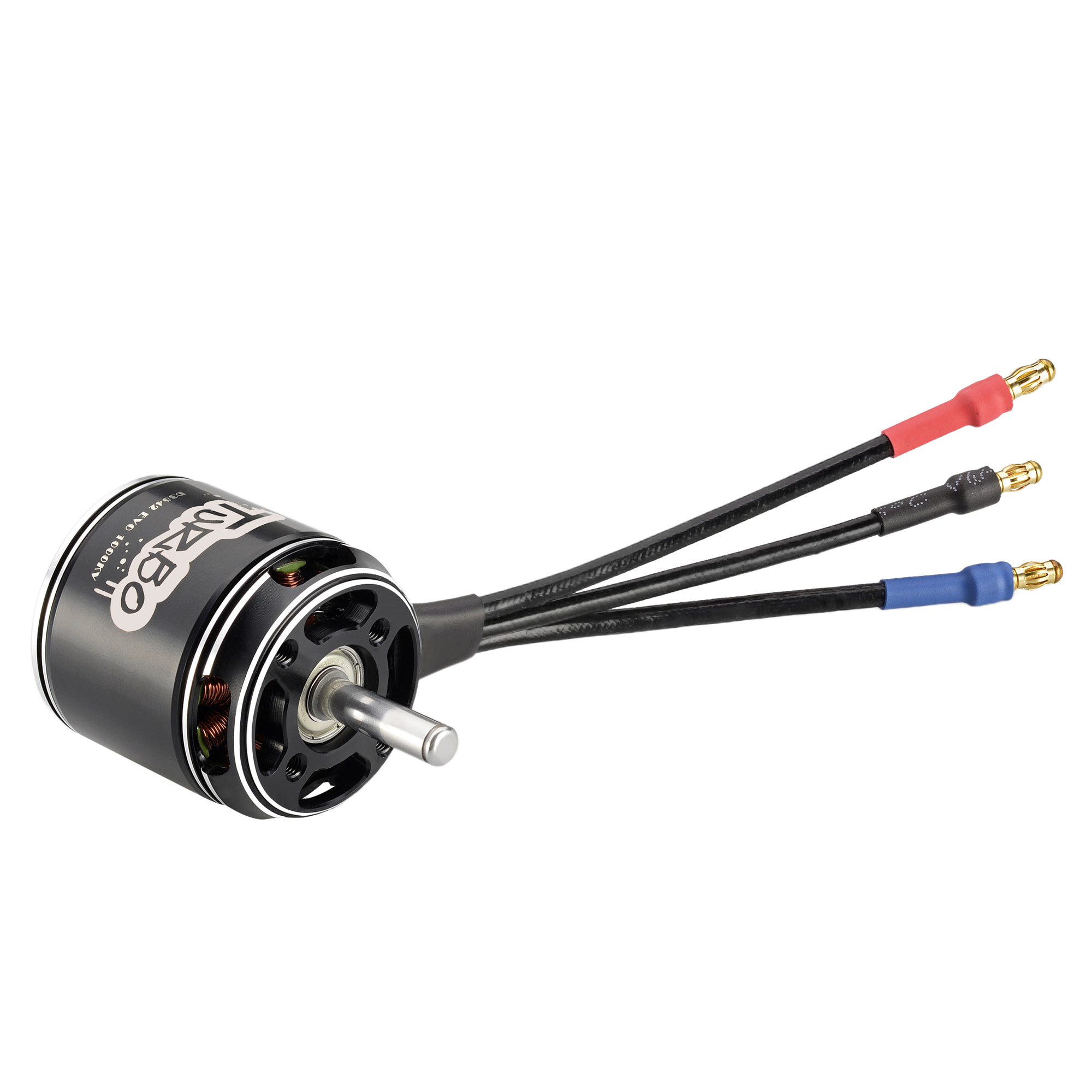

Безпосереднє постачання високоякісного двигуна D3542EVO з фіксованим крилом, виготовленого в Китаї. Flash Hobby є виробником і постачальником двигуна D3542EVO з фіксованим крилом у Китаї.
D3542 EVOЗастосування безщіткового двигуна RC
D3542EVOï¼2820ï¼ RC Безщітковий двигун для БПЛА Літаки Мультикоптери RC Літак Гелікоптер Колиска Кавоварка Молоко Чай Машина Електрична свердлильна машина Косильна машина Роботизована рука
Обмотка мідного дроту, стійка до високих температур
D3542 EVOСпецифікація RC безщіткового двигуна
Вага: 136 г (включаючи дроти)
Розмір двигуна: 35,3 x 42 мм
Розмір валу: 5,0*59,5 мм
Діаметр статора: 28 мм
Висота статора: 20 мм
Кріплення двигуна: 19*25 мм (M3*4)
Конфігурація: 12N14P
Значення KV для Seleciton:
Значення KV: 1000KV, 1250KV, 1400KV або індивідуальне KV
KV: 1000KV
Максимальна потужність: 585,2 Вт
Максимальний струм: 50,28 А
Струм холостого ходу: 2,05 А/10 В
Опір: 34,4 м²
Акумулятор: 3-4S Lipo
Рекомендована опора: опора 13 дюймів
KV: 1250KV
Макс. Вт: 961,7 Вт
Максимальний струм: 62,94 А
Струм холостого ходу: 2,66 А/10 В
Опір: 24,0 м²
Акумулятор: 3-4S Lipo
Рекомендована опора: опора 10 дюймів
KV: 1400KV
Максимальна потужність: 613,4 Вт
Максимальний струм: 53,02 А
Струм холостого ходу: 3,34 А/10 В
Опір: 19,0 м²
Акумулятор: 3-4S Lipo
Рекомендована опора: опора 10 дюймів
Креслення двигуна D3542 EVO:
Дані випробування двигуна D3542 EVO:
ТЕХНІЧНІ ДАНІ ДВИГУНА: | |||||||||
№ пункту | Вольт (В) | реквізит | Дросель (%) | СТРУМ (A) | Потужність (Вт) | Тяга (g) | PRM | Ефективність (г/Вт) | Операційна температура(℃) |
D3542-1000KV(EVO) | 12.47 | 10x5 | 40% | 7.29 | 90.9 | 591 | 6204 | 5.6 | 41.5℃ |
12.43 | 50% | 9.69 | 120.4 | 723 | 6871 | 5.4 | |||
12.39 | 60% | 11.97 | 148.3 | 828 | 7409 | 5.2 | |||
12.35 | 70% | 14.16 | 174.9 | 947 | 7865 | 4.8 | |||
12.29 | 80% | 17.53 | 215.4 | 1088 | 8495 | 4.8 | |||
12.18 | 90% | 23.58 | 287.2 | 1346 | 9342 | 4.6 | |||
12.13 | 100% | 26.84 | 325.6 | 1451 | 9703 | 4.4 | |||
12.44 | БТР 11х7 | 40% | 8.32 | 103.5 | 623 | 5289 | 6.0 | 43.8℃ | |
12.40 | 50% | 11.38 | 141.1 | 771 | 5887 | 5.5 | |||
12.34 | 60% | 14.87 | 183.5 | 914 | 6381 | 5.0 | |||
12.25 | 70% | 19.84 | 243.0 | 1090 | 6994 | 4.5 | |||
12.13 | 80% | 26.48 | 321.2 | 1304 | 7632 | 4.1 | |||
11.97 | 90% | 35.49 | 424.8 | 1523 | 8269 | 3.6 | |||
11.87 | 100% | 40.27 | 478.0 | 1615 | 8517 | 3.4 | |||
12.46 | БТР 12х6 | 40% | 8.08 | 100.7 | 691 | 5470 | 6.9 | 44.3℃ | |
12.42 | 50% | 11.10 | 137.9 | 829 | 6120 | 6.0 | |||
12.36 | 60% | 14.23 | 175.9 | 1002 | 6622 | 5.7 | |||
12.29 | 70% | 18.24 | 224.2 | 1196 | 7175 | 5.3 | |||
12.18 | 80% | 24.08 | 293.3 | 1444 | 7868 | 4.9 | |||
12.04 | 90% | 32.14 | 387.0 | 1736 | 8514 | 4.5 | |||
11.96 | 100% | 36.70 | 438.9 | 1867 | 8805 | 4.3 | |||
12.45 | БТР 13х6,5 | 40% | 8.88 | 110.6 | 737 | 4534 | 6.7 | 47.3℃ | |
12.38 | 50% | 12.75 | 157.8 | 948 | 5121 | 6.0 | |||
12.29 | 60% | 18.04 | 221.7 | 1204 | 5696 | 5.4 | |||
12.15 | 70% | 25.77 | 313.1 | 1392 | 6325 | 4.4 | |||
11.98 | 80% | 34.80 | 416.9 | 1777 | 6820 | 4.3 | |||
11.77 | 90% | 44.94 | 528.9 | 2033 | 7267 | 3.8 | |||
11.65 | 100% | 50.28 | 585.8 | 2136 | 7417 | 3.6 | |||
D3542-1250KV(EVO) | 12.48 | APC9x6 | 40% | 10.18 | 127.0 | 639 | 7631 | 5.0 | 44.2℃ |
12.42 | 50% | 13.52 | 167.9 | 784 | 8457 | 4.7 | |||
12.37 | 60% | 16.59 | 205.2 | 909 | 9072 | 4.4 | |||
12.31 | 70% | 19.45 | 239.4 | 983 | 9589 | 4.1 | |||
12.25 | 80% | 23.55 | 288.5 | 1097 | 10238 | 3.8 | |||
12.10 | 90% | 30.98 | 374.9 | 1395 | 11177 | 3.7 | |||
12.04 | 100% | 34.89 | 420.1 | 1530 | 11619 | 3.6 | |||
12.47 | БТР10х6 | 40% | 11.12 | 138.7 | 717 | 7114 | 5.2 | 48.4℃ | |
12.41 | 50% | 14.94 | 185.4 | 891 | 7884 | 4.8 | |||
12.33 | 60% | 18.72 | 230.8 | 1048 | 8451 | 4.5 | |||
12.27 | 70% | 22.13 | 271.5 | 1160 | 8995 | 4.3 | |||
12.16 | 80% | 28.18 | 342.7 | 1387 | 9695 | 4.0 | |||
12.00 | 90% | 36.68 | 440.2 | 1646 | 10572 | 3.7 | |||
11.90 | 100% | 41.92 | 498.8 | 1789 | 10923 | 3.6 | |||
16.34 | БТР10х6 | 40% | 15.76 | 257.5 | 1079 | 8558 | 4.2 | 52.3℃ | |
16.24 | 50% | 21.35 | 346.7 | 1331 | 9450 | 3.8 | |||
16.14 | 60% | 26.91 | 434.3 | 1550 | 10140 | 3.6 | |||
16.02 | 70% | 33.31 | 533.6 | 1788 | 10871 | 3.3 | |||
15.82 | 80% | 43.24 | 684.1 | 2078 | 11807 | 3.0 | |||
15.47 | 90% | 56.42 | 872.8 | 2438 | 12614 | 2.8 | |||
15.28 | 100% | 62.94 | 961.7 | 2567 | 12919 | 2.7 | |||
D3542-1400KV(EVO) | 12.33 | APC9x6 | 40% | 12.92 | 159.3 | 757 | 8159 | 4.8 | 47.5℃ |
12.26 | 50% | 17.26 | 211.6 | 926 | 9036 | 4.4 | |||
12.19 | 60% | 21.29 | 259.5 | 1085 | 9721 | 4.2 | |||
12.12 | 70% | 25.24 | 305.9 | 1233 | 10239 | 4.0 | |||
12.02 | 80% | 30.55 | 367.2 | 1408 | 10920 | 3.8 | |||
11.85 | 90% | 39.43 | 467.2 | 1670 | 11878 | 3.6 | |||
11.74 | 100% | 44.78 | 525.7 | 1815 | 12293 | 3.5 | |||
12.32 | БТР 10х5 | 40% | 14.08 | 173.5 | 840 | 7573 | 4.8 | 55,1 | |
12.23 | 50% | 18.97 | 232.0 | 1021 | 8382 | 4.4 | |||
12.15 | 60% | 23.71 | 288.1 | 1196 | 9005 | 4.2 | |||
12.06 | 70% | 28.34 | 341.8 | 1361 | 9529 | 4.0 | |||
11.93 | 80% | 35.67 | 425.5 | 1593 | 10302 | 3.7 | |||
11.71 | 90% | 46.11 | 539.9 | 1861 | 11112 | 3.4 | |||
11.57 | 100% | 53.02 | 613.4 | 2036 | 11465 | 3.3 | |||
Примітки: умовою випробування температури є температура поверхні двигуна при 100% дроселі, коли двигун працює 15 с. Температура навколишнього середовища 26°C | |||||||||
