D3530 EVOЗастосування безщіткового двигуна RC
Що стосується двигуна з фіксованим крилом 3530EVO, кожен має різні особливі занепокоєння щодо нього, і те, що ми робимо, — це максимізувати вимоги кожного клієнта до продукції, тому якість нашого двигуна з фіксованим крилом 3530EVO була добре сприйнята багатьма клієнтами та користується хорошою репутацією в багато країн. Двигун Flash Hobby 3530EVO з фіксованим крилом має характерний дизайн, практичні характеристики та конкурентоспроможну ціну. Для отримання додаткової інформації про двигун 3530EVO з фіксованим крилом зв’яжіться з нами. D3530EVOï¼2808ï¼ RC Безщітковий двигун для БПЛА Літаки Мультикоптери RC Літак Гелікоптер Колиска Кавоварка Молоко Чай Машина Електрична свердлильна машина Косильна машина Роботизована рука
Обмотка мідного дроту, стійка до високих температур
Специфікація безщіткового двигуна 3530 EVO RC
Вага: 55,7 г (включаючи дроти)
Розмір двигуна: 28 x 26 мм
Розмір валу: 3,0*41,0 мм
Кріплення двигуна: 16*19 мм (M3*4)
Конфігурація: 12N14P
3530 EVO KV значення для вибору
Значення KV: 1100KV, 1400KV, 1700KV або спеціальний KV
KV: 1100KV
Максимальна потужність: 380 Вт
Максимальний струм: 23,27 A
Струм холостого ходу: 1,16 А/10 В
Опір: 97,5 м²
Акумулятор: 3-4S Lipo
Рекомендована опора: опора 8 дюймів
KV: 1400KV
Максимальна потужність: 663 Вт
Максимальний струм: 42,97 A
Струм холостого ходу: 1,77 А/10 В
Опір: 54,4 м²
Акумулятор: 3-4S Lipo
Рекомендована опора: опора 8 дюймів
KV: 1700KV
Максимальна потужність: 702,5 Вт
Максимальний струм: 44,92 А
Струм холостого ходу: 2,48 А/10 В
Опір: 34,3 м²
Акумулятор: 3-4S Lipo
Рекомендована опора: опора 7 дюймів

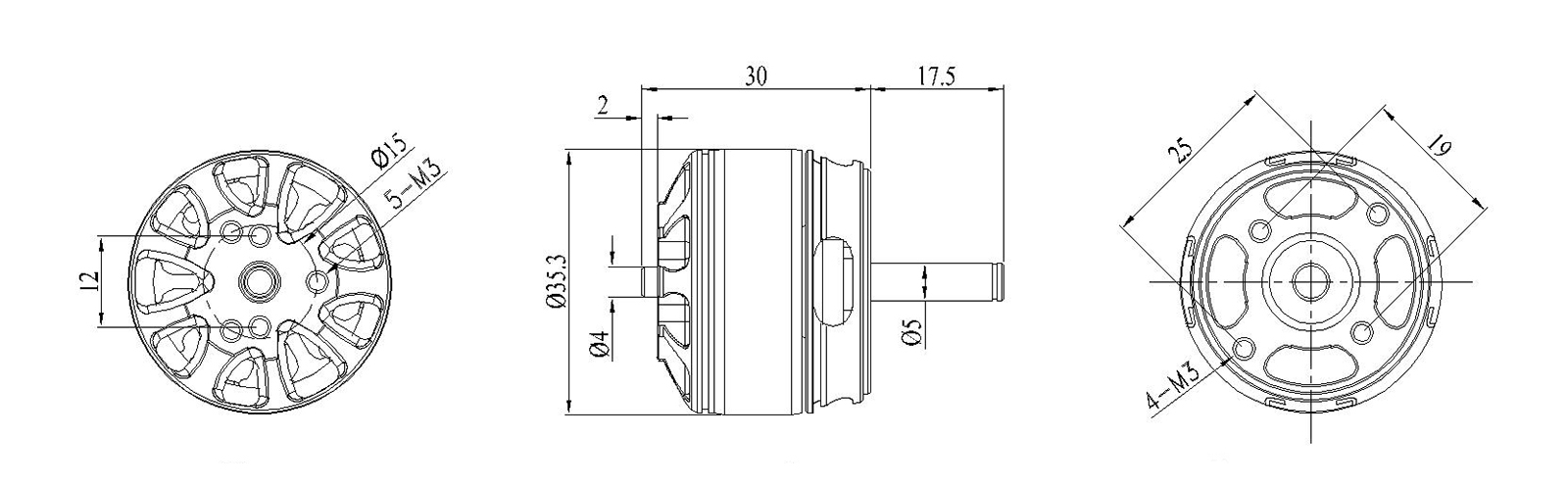

Креслення двигуна 3530 EVO:
Дані випробування безщіткового двигуна D3530 EVO RC
ТЕХНІЧНІ ДАНІ ДВИГУНА: | |||||||||
№ пункту | Вольт (В) | реквізит | Дросель (%) | СТРУМ (A) | Потужність (Вт) | Тяга (g) | PRM | Ефективність (г/Вт) | Операційна температура(℃) |
D3530-1100KV(EVO) | 12.45 | 7x5 | 40% | 3.10 | 38.6 | 221 | 6162 | 5.7 | 37.2℃ |
12.43 | 50% | 4.21 | 52.3 | 284 | 6874 | 5.4 | |||
12.41 | 60% | 5.30 | 65.8 | 311 | 7441 | 4.7 | |||
12.38 | 70% | 6.63 | 82.1 | 373 | 8097 | 4.5 | |||
12.34 | 80% | 8.83 | 109.0 | 436 | 8941 | 4.0 | |||
12.28 | 90% | 11.62 | 142.7 | 519 | 9862 | 3.6 | |||
12.26 | 100% | 13.00 | 159.4 | 565 | 10156 | 3.5 | |||
12.82 | APC8x6 | 40% | 3.33 | 42.7 | 264 | 6299 | 6.2 | 38.3℃ | |
12.75 | 50% | 4.53 | 57.8 | 331 | 7043 | 5.7 | |||
12.60 | 60% | 5.80 | 73.1 | 393 | 7639 | 5.4 | |||
12.45 | 70% | 7.36 | 91.6 | 446 | 8323 | 4.9 | |||
12.43 | 80% | 9.93 | 123.4 | 555 | 9178 | 4.5 | |||
12.40 | 90% | 13.29 | 164.8 | 670 | 10060 | 4.1 | |||
12.33 | 100% | 14.75 | 181.9 | 715 | 10347 | 3.9 | |||
16.86 | 7x5 | 40% | 4.65 | 78.4 | 352 | 7799 | 4.5 | 39.1℃ | |
16.75 | 50% | 6.45 | 108.0 | 433 | 8691 | 4.0 | |||
16.70 | 60% | 8.35 | 139.4 | 513 | 9496 | 3.7 | |||
16.50 | 70% | 10.82 | 178.5 | 627 | 10363 | 3.5 | |||
16.45 | 80% | 14.86 | 244.4 | 753 | 11467 | 3.1 | |||
16.32 | 90% | 19.51 | 318.4 | 929 | 12467 | 2.9 | |||
16.22 | 100% | 21.52 | 349.1 | 958 | 12764 | 2.7 | |||
16.77 | APC8x6 | 40% | 4.71 | 79.0 | 390 | 7660 | 4.9 | 39.6℃ | |
16.70 | 50% | 6.56 | 109.6 | 477 | 8590 | 4.4 | |||
16.65 | 60% | 8.69 | 144.7 | 582 | 9370 | 4.0 | |||
16.50 | 70% | 11.44 | 188.8 | 695 | 10227 | 3.7 | |||
16.48 | 80% | 15.92 | 262.4 | 877 | 11264 | 3.3 | |||
16.43 | 90% | 21.12 | 347.0 | 1021 | 12125 | 2.9 | |||
16.36 | 100% | 23.27 | 380.7 | 1080 | 12349 | 2.8 | |||
D3530-1400KV(EVO) | 12.39 | 7x5 | 40% | 5.52 | 68.4 | 296 | 7357 | 4.3 | 38.5℃ |
12.35 | 50% | 7.56 | 93.4 | 352 | 8238 | 3.8 | |||
12.31 | 60% | 9.78 | 120.4 | 412 | 8985 | 3.4 | |||
12.27 | 70% | 12.31 | 151.0 | 504 | 9766 | 3.3 | |||
12.18 | 80% | 16.96 | 206.6 | 662 | 10790 | 3.2 | |||
12.07 | 90% | 22.19 | 267.8 | 784 | 11772 | 2.9 | |||
12.01 | 100% | 24.38 | 292.8 | 826 | 12111 | 2.8 | |||
12.86 | APC8x6 | 40% | 6.41 | 82.4 | 442 | 6553 | 5.4 | 39.3℃ | |
12.80 | 50% | 9.09 | 116.4 | 607 | 7405 | 5.2 | |||
12.79 | 60% | 12.93 | 165.4 | 756 | 8315 | 4.6 | |||
12.69 | 70% | 17.57 | 223.0 | 919 | 9142 | 4.1 | |||
12.56 | 80% | 23.26 | 292.1 | 1046 | 10014 | 3.6 | |||
12.38 | 90% | 30.30 | 375.1 | 1284 | 10721 | 3.4 | |||
12.28 | 100% | 32.63 | 400.7 | 1351 | 10891 | 3.4 | |||
12.38 | APC9x6 | 40% | 6.01 | 74.4 | 356 | 6418 | 4.8 | 39.8℃ | |
12.34 | 50% | 8.49 | 104.8 | 538 | 7272 | 5.1 | |||
12.27 | 60% | 11.96 | 146.7 | 693 | 8133 | 4.7 | |||
12.19 | 70% | 16.14 | 196.7 | 861 | 8949 | 4.4 | |||
12.08 | 80% | 21.74 | 262.6 | 1066 | 9773 | 4.1 | |||
11.93 | 90% | 28.34 | 338.1 | 1195 | 10569 | 3.5 | |||
11.86 | 100% | 30.83 | 365.6 | 1283 | 10790 | 3.5 | |||
16.28 | APC8x6 | 40% | 8.58 | 139.7 | 654 | 7679 | 4.7 | 40.7℃ | |
16.19 | 50% | 12.66 | 205.0 | 836 | 8724 | 4.1 | |||
16.07 | 60% | 18.34 | 294.7 | 1009 | 9730 | 3.4 | |||
15.84 | 70% | 24.11 | 381.9 | 1241 | 10598 | 3.2 | |||
15.65 | 80% | 31.61 | 494.7 | 1469 | 11341 | 3.0 | |||
15.47 | 90% | 40.16 | 621.3 | 1650 | 12010 | 2.7 | |||
15.43 | 100% | 42.97 | 663.0 | 1662 | 12070 | 2.5 | |||
D3530-1700KV(EVO) | 12.65 | 7x5 | 40% | 9.17 | 116.0 | 430 | 8664 | 3.7 | 39.6℃ |
12.60 | 50% | 12.77 | 160.9 | 522 | 9630 | 3.2 | |||
12.52 | 60% | 16.68 | 208.8 | 614 | 10457 | 2.9 | |||
12.40 | 70% | 21.83 | 270.7 | 762 | 11455 | 2.8 | |||
12.23 | 80% | 28.73 | 351.4 | 912 | 12538 | 2.6 | |||
11.95 | 90% | 37.08 | 443.1 | 1100 | 13430 | 2.5 | |||
11.92 | 100% | 40.81 | 486.5 | 1167 | 13725 | 2.4 | |||
12.68 | APC8x6 | 40% | 9.29 | 117.8 | 502 | 8524 | 4.3 | 40,3 | |
12.61 | 50% | 13.07 | 164.8 | 620 | 9477 | 3.8 | |||
12.53 | 60% | 17.41 | 218.1 | 737 | 10299 | 3.4 | |||
12.42 | 70% | 23.26 | 288.9 | 894 | 11222 | 3.1 | |||
12.27 | 80% | 31.38 | 385.0 | 1056 | 12150 | 2.7 | |||
12.07 | 90% | 41.31 | 498.6 | 1207 | 12963 | 2.4 | |||
11.99 | 100% | 44.51 | 533.7 | 1229 | 13224 | 2.3 | |||
16.57 | БТР7x4 | 40% | 10.37 | 171.8 | 545 | 11871 | 3.2 | 40,3 | |
16.49 | 50% | 13.85 | 228.4 | 716 | 13091 | 3.1 | |||
16.37 | 60% | 17.67 | 289.3 | 869 | 14130 | 3.0 | |||
16.14 | 70% | 22.83 | 368.5 | 1046 | 15259 | 2.8 | |||
15.92 | 80% | 30.40 | 484.0 | 1255 | 16705 | 2.6 | |||
15.65 | 90% | 39.43 | 617.1 | 1474 | 17890 | 2.4 | |||
15.64 | 100% | 44.92 | 702.5 | 1577 | 18461 | 2.2 | |||
Примітки: умовою випробування температури є температура поверхні двигуна при 100% дросельній заслінці під час роботи двигуна 15 с. Температура навколишнього середовища 26°C | |||||||||
Підключення:
